Wymiana głowicy drukującej

Jak wymienić głowicę drukującą w drukarce serii MAXIFY GX

Ważne

Tę procedurę należy wykonywać tylko w przypadku wymiany głowicy drukującej. Nie należy wykonywać poniższych czynności z żadnego innego powodu, ponieważ może to spowodować uszkodzenie urządzenia.


  1. Nie należy wymieniać głowicy drukującej, gdy urządzenie jest wyłączone.
  2. Nie należy wyłączać urządzenia w trakcie wymiany.
  3. Nie można zagwarantować odpowiedniej jakości drukowania po usunięciu i ponownym zainstalowaniu używanej głowicy drukującej.
  4. Jeśli pojemność kasety konserwacyjnej jest niewystarczająca, wymiana głowicy drukującej nie jest możliwa.
  5. Niektóre problemy mogą nie zostać rozwiązane poprzez wymianę głowicy drukującej.
  6. Należy zachować ostrożność, aby nie zaplamić sobie rąk atramentem.

Potrzeba około 15 minut na wymianę głowicy drukującej.

  • Seria MAXIFY GX3000

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk ekranu głównego jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund:

    2. Zostanie wyświetlony komunikat .

    Naciśnij przycisk OK.

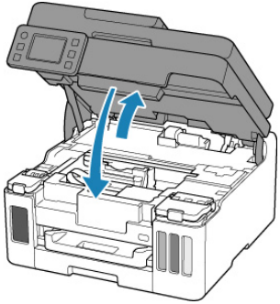

    3. Otwórz pokrywę / moduł skanera.



    4. Wyjmij kasetę konserwacyjną.

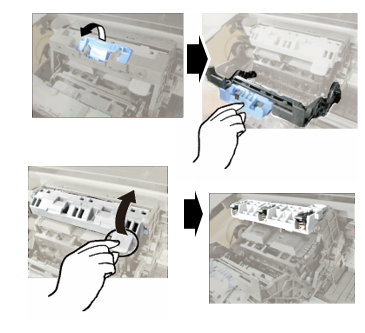

    5. Ostrożnie wyjmij głowicę drukującą.

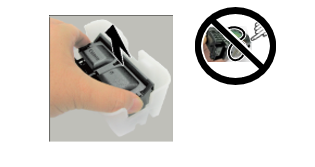

    6. Wyciągnij nową głowicę drukującą z opakowania.

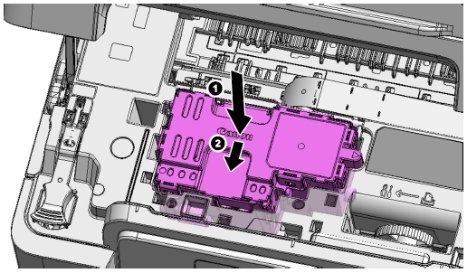

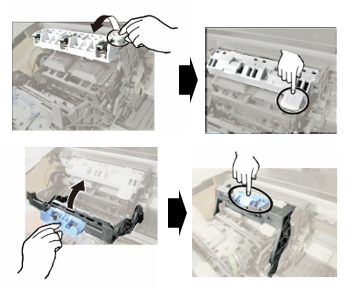

    7. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.






    8. Zainstaluj kasetę konserwacyjną.



    9. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX4000

    1. Włącz urządzenie.




    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.


    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.



    4. Wyjmij kasetę konserwacyjną.



    5. Ostrożnie wyjmij głowicę drukującą.



    6. Wyciągnij nową głowicę drukującą z opakowania.

    7. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    8. Zainstaluj kasetę konserwacyjną.



    9. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.


  • Seria MAXIFY GX5000

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk Wstecz jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.


    4. Zostanie wyświetlony komunikat „Processing...” (Przetwarzanie). Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.

    • Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.


  • Seria MAXIFY GX5100

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk Wstecz jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.


    4. Zostanie wyświetlony komunikat „Processing...” (Przetwarzanie). Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.

    • Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.


  • Seria MAXIFY GX5500

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX6000

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX6100

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX6500

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX7000

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.

  • Seria MAXIFY GX7100

    1. Włącz urządzenie.



    2. Przełącz urządzenie w trybie wymiany głowicy drukującej.

    1. Naciśnij przycisk HOME (EKRAN GŁÓWNY) jeden raz, a następnie naciśnij i przytrzymaj przycisk Stop przez co najmniej pięć sekund.

    2.
    3. Na następnym ekranie zostaną wyświetlone uwagi specjalne. Potwierdź zapoznanie się z nimi i wybierz opcję „Yes” (Tak).


    5. Poczekaj kilka minut na wyświetlenie się kolejnych instrukcji.


    3. Otwórz pokrywę / moduł skanera.




    4. Ostrożnie wyjmij głowicę drukującą.





    5. Wyciągnij nową głowicę drukującą z opakowania.



    6. Powoli i ostrożnie umieść głowicę drukującą w uchwycie głowicy drukującej, tak aby głowica nie dotknęła otaczających ją części.




    7. Po zamknięciu pokrywy / modułu skanera należy odczekać kilka minut. Gdy zostanie wyświetlony ekran główny, wymiana głowicy drukującej zostanie zakończona.
