Canon ME20F-SH Dane techniczne

KAMERA

Matryca

Pełnowymiarowa matryca CMOS 35 mm

Filtr

Filtr kolorów podstawowych RGB (matryca Bayera)

Liczba efektywnych pikseli matrycy

W przybliżeniu 2,26 MP (2000 × 1128)

Minimalny poziom światła

0,0005 luksa lub mniej (wzmocnienie 75 dB, f/1,2, 29,97P, 50 IRE)

Rozdzielczość pozioma

W zależności od zastosowanego obiektywu.

Mocowanie obiektywu

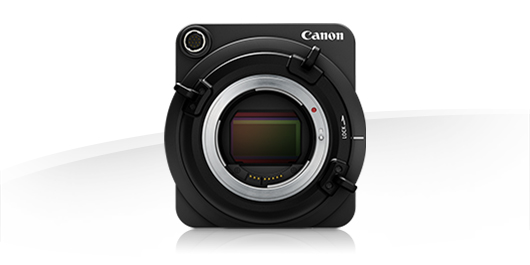

Mocowanie Canon EF z blokadą Cinema Lock

Filtr ND

Tak, 2 poziomy (1/8, 3 stopnie lub 1/64, 6 stopni) Wybierane ręcznie sterowanie elektroniczne

Sterowanie ostrością

Ostrość ręczna za pomocą obiektywu lub pilot zdalnego sterowania RC-V100; tryb One Shot AF za pomocą przypisanego przycisku

Sterowanie przysłoną

Ręczne; z przyrostem co 1/2 stopnia. Funkcja Push Auto Iris za pomocą przypisanego przycisku. Automatycznie (połączenie funkcji przysłony, wzmocnienia, migawki i filtra szarego)

Zakres przysłony

W zależności od wybranego obiektywu

Średnica filtra

W zależności od wybranego obiektywu

System stabilizacji obrazu

W zależności od wybranego obiektywu

Cyfrowy telekonwerter

Tak: telekonwerter X2 / X4

Typ

DIGIC DV 4

Dokładność próbkowania

YbCbCr 422 przez złącze 3G / HD-SDI; RGB 444, YCbCr 444, YCbCr 422 przez złącze HDMI

Głębia bitowa

10-bitowa (efektywnie 8-bitowa)

NAGRYWANIE

Nośniki zapisu filmu

Zewnętrzny rejestrator

Format pliku nagrania

W zależności od zewnętrznego rejestratora

Liczba klatek na sekundę

Wyjście 3G / HD-SDI: 1920 × 1080: 59,94P / 59,94i / 50P / 50i / 29,97P / 25P / 23,98P
1280 × 720: 59,94P / 50P / 29,97P / 25P / 23,98P
Wyjście HDMI: 1920 × 1080: 59,94P / 59,94i / 50P / 50i / 29,97PsF / 25PsF
1280 × 720: 59,94P / 50P
640 × 480: 59,94P

Tryb nagrywania w zwolnionym/przyspieszonym tempie

Nie

Zapis interwałowy

Nie

Rejestracja klatek

Nie

Buforowanie (w pamięci podręcznej)

Nie

Odwrotne skanowanie

Nie

Opcje niestandardowego obrazu

Dziewięć opcji niestandardowego obrazu: Canon Log, Wide DR (wysoki zakres dynamiki), EOS Standard, CP1-CP6. Ustawienia konfigurowane przez użytkownika: czerń, gamma czerni, przegięcie, ostrość, redukcja szumów, balans bieli. Regulacja pod kątem działania funkcji Chroma Key¹

Konwersja HD->SD

Nie

SYSTEM

Automatyczna regulacja ekspozycji

Preselekcja czasu, preselekcja przysłony, automatyczne sterowanie wzmocnieniem (AGC)¹

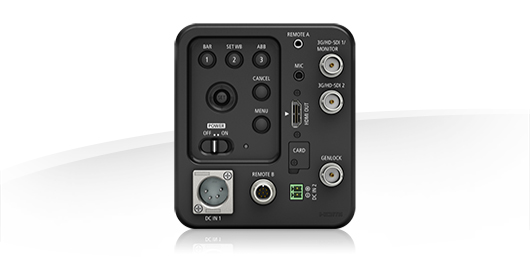

Wejście audio

Gniazdo stereo typu mini jack 3,5 mm, obsługa mikrofonu zasilanego przez wtyczkę

Wyjście słuchawkowe

Nie

Wyjście wideo do monitora

Tak, wyjście zgodne z 3G/HD-SDI (BNC) OSD, HDMI.

HDMI

Tak. Tylko wyjście

USB

Nie

Wyjście 3G / HD-SDI

Tak, X2; wyjście 1: zgodne z OSD; wyjście 2: tylko czysty sygnał wyjściowy.

Kod czasowy

Nie

Genlock

Tak, tylko wejście, BNC

Wyjście komponentowe

Nie

Złącze AV

Nie

Wejście DC

Tak. 4-stykowe złącze XLR, złącze 2-stykowe. Wejście: 11-17 V

Złącze obiektywu

Tak, 12-stykowe¹

Złącze pilota zdalnego sterowania

Tak (2); zdalne A: typu mini jack 2,5 mm / zdalne B: okrągłe 8-stykowe. Oba używają protokołu Canon Unique Protocol.

Gniazdo karty pamięci

Tak, karta microSD (tylko do aktualizacji oprogramowania układowego; brak możliwości nagrywania)

Wykresy kolorów

Tak, SMPTE, EBU i ARIB - w zależności od częstotliwości próbkowania

Kontrolka nagrywania

Nie

Przycisk użytkownika

Nie

Funkcje przypisywane przez użytkownika

Tak, 4 przyciski.
Funkcje, które można przypisać: One-Shot AF / Push Auto Iris / ABB / AE Shift + / AE Shift - / pasek / ustawianie balansu bieli / telekonwerter / podczerwień / nagrywanie zewnętrzne / niestandardowy obraz /
Tryb kamery A/M. Te pozycje są zgodne z pilotem zdalnego sterowania RC-V100.

Niestandardowe wybieranie pokrętłem

Nie

FUNKCJE REJESTRACJI

Pomiar ekspozycji

Oświetlenie z tyłu, standardowy, oświetlenie punktowe

Korekta ekspozycji

Tak: ±2,0, ±1,75, ±1,50, ±1,25, ±1,0, ±0,75, ±0,50, ±0,25 lub ±0

Blokada ekspozycji

Nie

Ustawienie automatycznego sterowania wzmocnieniem

Tak, wył. (75 dB) lub wartość z zakresu 36-75 dB (z przyrostem co 3 dB)

Czułość ISO

Maks. ponad ISO 4 000 000, odpowiednik przy -75 dB

Zakres dynamiki

Tryb Canon Log / Wide DR: 800% / 12 stopni przy 9,0 dB (w przybliżeniu ISO 2300)

Ustawienie wzmocnienia

Od 0 do -75 dB z przyrostem co 3 dB.

Tryby kontroli

Ręczny z przyrostem co 1/4 stopnia, automatyczny (połączenie funkcji przysłony, wzmocnienia, migawki i filtra szarego)

Czas naświetlania

1/3-1/2000 s w zależności od trybu nagrywania i częstotliwości próbkowania

Kąt migawki

Nie

Długa ekspozycja (SLS)

Nie

Odwrotne skanowanie

Tak

Regulacja częstotliwości

Nie

Tryb fotografowania w podczerwieni

Tak: filtr odcięcia podczerwieni, obsługiwany elektronicznie.

Wbudowana lampa IR

Nie

Automatyczny

TAK

Zaprogramowane ustawienia

Światło dzienne/żarówki

Bezwstrząsowy balans bieli

Tak, za pomocą menu funkcji indywidualnych

Nastawy ręczne

Ustawienie A, Ustawienie B (domyślnie 5500 K, kelwinów) (2000-15 000 K)

System zliczania

Nie

Ustawienie wartości początkowej

Nie

Nagrywanie

Linear PCM 48 kHz, 16-bitowa konwersja cyfrowa, 2 kanały

AKCESORIA

Dołączone

2-stykowe złącze zasilania

Opcjonalnie

Moduł pilot zdalnego sterowania RC-V100, adapter statywu RB-1, kable z 8-stykowym złączem RS-422 RR-10 (10 m) / RR-100 (100 m)
Kompaktowy zasilacz sieciowy AC-E19

Napięcie podczas pracy

Prąd przemienny: 11-17 V przez 4-stykowe złącze XLR lub złącze 2-stykowe

Pobór mocy

Około 12 W (sam korpus)

INNE

Wymiary

102 × 116 × 113 mm (szer. × wys. × dł.)

Waga (tylko kamera)

W przybliżeniu 1,1 kg

Zakres temperatury pracy

W przybliżeniu od 0 do 40°C, 85% (wilgotność względna), w przybliżeniu od -5 do 45°C, 60% (wilgotność względna)

Zrzeczenie się odpowiedzialności

Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Przypisy

¹ Aktywowanie złącza może wymagać aktualizacji oprogramowania układowego.

¹ Włączenie wszystkich funkcji urządzenia może wiązać się z koniecznością aktualizacji oprogramowania układowego. Aby uzyskać więcej informacji, należy odwiedzić stronę internetową pomocy technicznej firmy Canon albo skontaktować się z jej lokalnym przedstawicielem.

¹ Włączenie wszystkich funkcji urządzenia może wiązać się z koniecznością aktualizacji oprogramowania układowego. Aby uzyskać więcej informacji, należy odwiedzić stronę internetową pomocy technicznej firmy Canon albo skontaktować się z jej lokalnym przedstawicielem.
