PIXMA MG7550 Wireless Connection Setup

Some access points (sometimes referred to as routers or hubs) feature an automatic connection button labelled “WPS” which stands for Wi-Fi Protected Setup.

Niektóre punkty dostępu (czasami nazywane routerami lub koncentratorami) są wyposażone w przycisk automatycznego połączenia oznaczony skrótem „WPS”, który odnosi się do funkcji Wi-Fi Protected Setup.

Umożliwia to podłączanie uprawnionych urządzeń, takich jak drukarki PIXMA MG7550, do sieci bez konieczności podawania hasła i zapewnia szybką i łatwą metodę ich podłączania.

Ta metoda jest zdecydowanie najłatwiejszym sposobem podłączenia drukarki PIXMA MG7550. Jeśli punkt dostępu ma przycisk WPS, wybierz kartę „Metoda połączenia WPS” poniżej, aby uzyskać instrukcje na temat podłączania urządzeń przy użyciu tej metody.

Jeśli router nie obsługuje funkcji WPS, można skorzystać z alternatywnej instrukcji podłączania drukarki PIXMA MG7550. Wystarczy wybrać kartę „Standardowa metoda połączenia” poniżej.

Metoda połączenia WPS

Przed użyciem metody opartej na przycisku WPS należy spełnić pewne warunki:

  • Punkt dostępu musi mieć fizyczny przycisk WPS. Zapoznaj się z instrukcją obsługi urządzenia, aby uzyskać szczegółowe informacje. Jeśli przycisk WPS nie jest dostępny, postępuj zgodnie z instrukcjami podanymi na karcie Standardowa metoda połączenia.
  • Sieć musi być zabezpieczona za pomocą protokołu WPA (Wi-Fi Protected Access) lub WPA2. Większość punktów dostępu z funkcją WPS korzysta z tego protokołu.

Punkt 1

1. Jeśli urządzenie nie wyświetla ekranu pokazanego poniżej, naciśnij podświetlony przycisk [Home] (Ekran główny) (A), aby wrócić do ekranu głównego.

[MASTER] Picture_PIXMA Wireless Connection tab 1-1

Krok 2

1. Przesuń ekran w lewo, a następnie dotknij ikony [WLAN] (Sieć WLAN) [MASTER] Picture_PIXMA Wireless Connection tab 1-2.

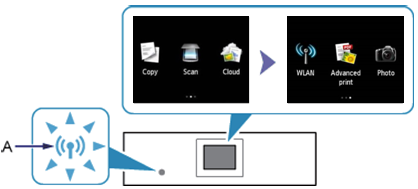

[MASTER] Picture_PIXMA Wireless Connection tab 1-3

Krok 3

1. Gdy zostanie wyświetlony poniższy ekran, wybierz pozycję [Wireless LAN Setup] (Konfiguracja bezprzewodowej sieci LAN).

[MASTER] Picture_WLAN

Niebieska kontrolka sieci Wi-Fi zapala się, gdy włączono opcję połączenia bezprzewodowego.

Drukarka rozpocznie automatyczne wyszukiwanie punktów dostępu obsługujących funkcję WPS.

Krok 4

Wyświetlacz drukarki powinien wyglądać tak samo jak na poniższej ilustracji.

[MASTER] Picture_PIXMA Wireless Connection tab 1-5

1. Dotknij opcji [Start setup] (Rozpocznij konfigurację) na drukarce.

Podczas wyszukiwania punktu dostępu lub podłączania do niego niebieska lampka sieci Wi-Fi w drukarce miga.

2. Naciśnij przycisk [WPS] na punkcie dostępu i przytrzymaj przycisk przez około 5 sekund, a następnie puść go.
Dokładne instrukcje dotyczące uruchamiania funkcji WPS w punkcie dostępu znajdują się w jego instrukcji obsługi.

3. Dotknij przycisku [OK] na drukarce w ciągu 2 minut, aby nawiązać połączenie z punktem dostępu.

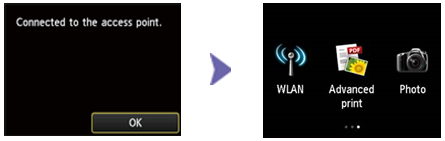

4. Gdy pojawi się ekran widoczny po lewej stronie poniżej, dotknij przycisku [OK], aby zakończyć konfigurację.

[MASTER] Picture_PIXMA Wireless Connection tab 1-6


Na tym kończy się procedura konfiguracji połączenia WPS.

Teraz należy zainstalować oprogramowanie, które pozwoli wykorzystać możliwości drukarki PIXMA MG7550.

Jeśli nie masz instalacyjnej płyty CD, którą dołączono do produktu, pobierz podręczniki i oprogramowanie.

Jeśli mimo wykonania instrukcji podanych w tym dokumencie nie można skonfigurować sieci bezprzewodowej w trybie WPS, należy skontaktować się z nami w celu uzyskania dodatkowej pomocy.


Standardowa metoda połączenia USB

Krok 1

1. Jeśli urządzenie nie wyświetla ekranu pokazanego poniżej, naciśnij podświetlony przycisk [Home] (Ekran główny) (A), aby wrócić do ekranu głównego.

[MASTER] Picture_PIXMA Wireless Connection tab 2-1

Krok 2

1. Przesuń ekran w lewo, a następnie dotknij ikony [WLAN] (Sieć WLAN) [MASTER] Picture_PIXMA Wireless Connection tab 2-2.

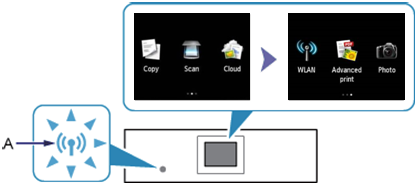

[MASTER] Picture_PIXMA Wireless Connection tab 2-3

Krok 3

1. Gdy zostanie wyświetlony poniższy ekran, wybierz pozycję [Wireless LAN Setup] (Konfiguracja bezprzewodowej sieci LAN).

[MASTER] Picture_WLAN

Niebieska kontrolka sieci Wi-Fi zapala się, gdy włączono opcję połączenia bezprzewodowego.

Krok 4

Wyświetlacz drukarki powinien wyglądać tak samo jak na poniższej ilustracji.

[MASTER] Picture_PIXMA Wireless Connection tab 2-5

1. Dotknij opcji [To other connection methods] (Do innych metod połączenia).

2. Dotknij opcji [Standard setup] (Standardowa konfiguracja).

[MASTER] Picture_PIXMA Wireless Connection tab 2-6

Drukarka rozpocznie wyszukiwanie wszystkich dostępnych sieci bezprzewodowych w bezpośrednim otoczeniu.

3. Dotknij nazwy (identyfikatora SSID) sieci bezprzewodowej na liście [Select access point] (Wybierz punkt dostępu) wyświetlonej na ekranie LCD drukarki.

[MASTER] Picture_PIXMA Wireless Connection tab 2-7

Tutaj nazwa sieci bezprzewodowej jest oznaczona jako „xxxx”.

Jeśli nie znasz nazwy sieci bezprzewodowej, być może znajdziesz ją na etykiecie umieszczonej na punkcie dostępu. Możesz też sprawdzić nazwę sieci, do której jest podłączony komputer.

Jeśli sieć nie jest widoczna na liście, dotknij opcji [Search again] (Wyszukaj ponownie).

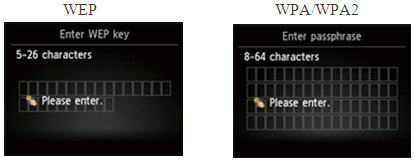

4. W drukarce zostanie wyświetlony jeden z poniższych ekranów, w zależności od metody zabezpieczeń używanej przez punkt dostępu.

[MASTER] Picture_PIXMA Wireless Connection tab 2-8

5. Dotknij ekranu [Please enter] (Wprowadź), aby umożliwić wprowadzenie hasła sieciowego.

6. Wprowadź hasło sieciowe (klucz WEP lub hasło) sieci bezprzewodowej.
Rozróżniane są duże i małe litery.

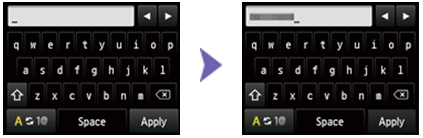

[MASTER] Picture_PIXMA Wireless Connection tab 2-9

Znaki można wprowadzić, gdy na drukarce jest wyświetlona klawiatura. Procedura została opisana poniżej.

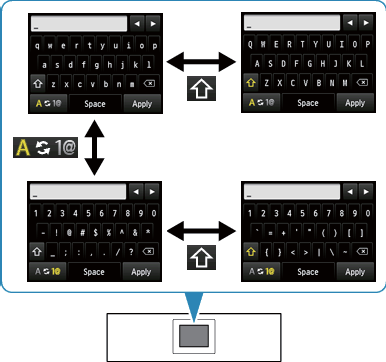

[MASTER] Picture_PIXMA Wireless Connection tab 2-10

a. Znaki można wprowadzić, gdy na wyświetlaczu LCD drukarki jest wyświetlona klawiatura.

(Podczas wprowadzania hasła rozróżniana jest wielkość liter).

[MASTER] Picture_PIXMA Wireless Connection tab 2-11: dotknięcie powoduje wybór kategorii małych liter lub cyfr i symboli.

[MASTER] Picture_PIXMA Wireless Connection tab 2-12: dotknięcie podczas wyświetlania liter powoduje przełączenie między dużymi a małymi literami. Dotknięcie podczas wyświetlania cyfr i symboli powoduje przełączenie typu symboli.

[MASTER] Picture_PIXMA Wireless Connection tab 2-13: dotknięcie powoduje wprowadzenie spacji.

[MASTER] Picture_PIXMA Wireless Connection tab 2-14: dotknięcie powoduje usunięcie znaku na pozycji kursora. Użyj [MASTER] Picture_PIXMA Wireless Connection tab 2-15 lub [MASTER] Picture_PIXMA Wireless Connection tab 2-16, aby ustawić kursor na wybranym znaku.

b. Dotknij znaku, który chcesz wprowadzić.

c. Powtórz kroki a i b, aby wprowadzić pozostałe znaki.

7. Dotknij opcji [Apply] (Zastosuj), gdy skończysz.

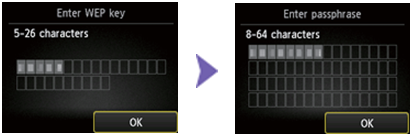

8. Zostanie wyświetlone hasło sieciowe. Sprawdź, czy wprowadzone dane są prawidłowe.

[MASTER] Picture_PIXMA Wireless Connection tab 2-17

9. Dotknij [OK], aby wprowadzić hasło sieciowe i połączyć się z punktem dostępu. W razie popełnienia błędu i konieczności poprawienia hasła dotknij przycisku [[MASTER] Picture_PIXMA Wireless Connection tab 2-18], aby zacząć od nowa.

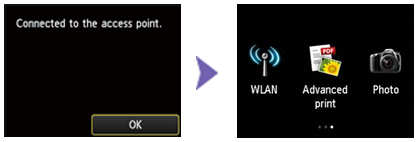

10. Gdy pojawi się ekran widoczny po lewej stronie poniżej, dotknij przycisku [OK], aby zakończyć konfigurację.

[MASTER] Picture_PIXMA Wireless Connection tab 2-19

Na tym kończy się procedura standardowej konfiguracji połączenia.

Teraz należy zainstalować oprogramowanie, które pozwoli wykorzystać możliwości drukarki PIXMA MG7550.

Jeśli nie masz instalacyjnej płyty CD, którą dołączono do produktu, pobierz podręczniki i oprogramowanie.

Jeśli mimo wykonania instrukcji podanych w tym dokumencie nie można skonfigurować sieci bezprzewodowej, należy skontaktować się z nami w celu uzyskania dodatkowej pomocy.


Przywracanie fabrycznych ustawień sieciowych drukarki PIXMA MG7550

W razie konieczności przywrócenia fabrycznych ustawień sieciowych, na przykład w przypadku zmiany punktu dostępu, można to zrobić, postępując zgodnie z następującymi instrukcjami:

Krok 1

1. Jeśli urządzenie nie wyświetla ekranu pokazanego poniżej, naciśnij podświetlony przycisk [Home] (Ekran główny) (A), aby wrócić do ekranu głównego.

[MASTER] Picture_PIXMA Wireless Connection tab 3-1

Krok 2

1. Przesuń ekran w prawo, aby przejść do ikony [Setup] (Konfiguracja) [MASTER] Picture_PIXMA Wireless Connection tab 3-2.

[MASTER] Picture_PIXMA Wireless Connection tab 3-3

Krok 3

1. Dotknij ikony [Setup] (Konfiguracja) [MASTER] Picture_PIXMA Wireless Connection tab 3-2, aby przejść do ekranu konfiguracji.

[MASTER] Picture_PIXMA Wireless Connection tab 3-4

Krok 4

1. Dotknij pozycji [Device settings] (Ustawienia urządzenia), aby przejść do ekranu ustawień urządzenia.

Krok 5

1. Przewiń w górę i dotknij opcji [Reset setting] (Resetuj ustawienie).

Krok 6

1. Dotknij opcji [LAN settings only] (Tylko ustawienia sieci LAN).

Punkt 7

1. Zostanie wyświetlony komunikat [Reset Setting?] (Zresetować ustawienie?). Dotknij opcji [Yes] (Tak), aby potwierdzić. Zostanie wyświetlony komunikat [Processing…..please wait momentarily] (Przetwarzanie… Proszę czekać).

Krok 8

1. Zostanie wyświetlony komunikat [Following is completed] (Zakończono) [Reset LAN Setting] (Zresetuj ustawienia sieci LAN). Dotknij opcji [OK], aby zakończyć procedurę resetowania ustawień sieci LAN.
Nastąpi powrót do ekranu ustawień sieci LAN. Naciśnij przycisk [Home] (Ekran główny) [MASTER] Picture_PIXMA Wireless Connection tab 3-5, aby wrócić do ekranu głównego.

Ustawienia sieciowe zostały zresetowane do domyślnych ustawień fabrycznych.

Jeśli mimo wykonania instrukcji podanych w tym dokumencie nie można przeprowadzić tej procedury, należy skontaktować się z nami w celu uzyskania dodatkowej pomocy.
